RF 감시장치 솔루션

개요

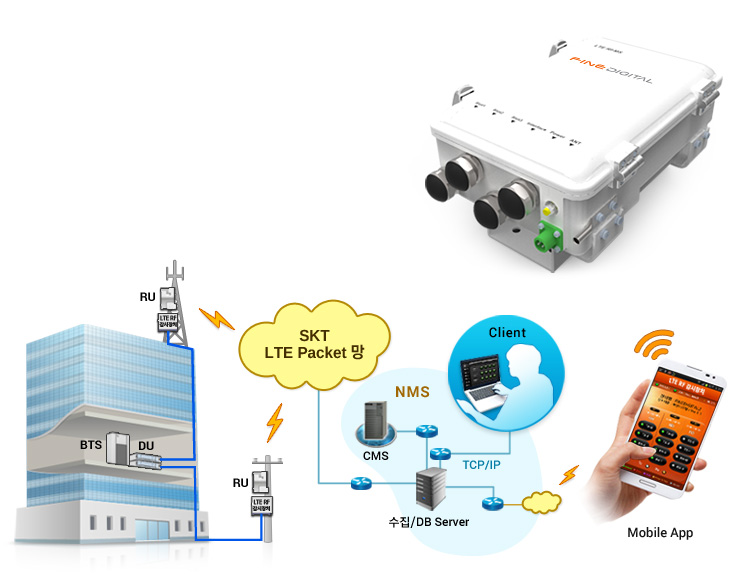

  • LTE 이동통신 서비스 품질향상을 위한 LTE RF 환경 실시간 모니터링 장비
  • 다양한 LTE 주파수 대역에 대한 효율적 분석
  • OFDM 특성을 고려한 Spectrum 분석
  • UForward, Reverse 파형 및 Alarm을 감시하고 이상 발생 시 상위 Server로 보고
  • 무선국 수검 항목(Total Power, Channel Power, ACLR, OBW, SEM) 수집
  • Anytime-Anywhere Access System
    (이동 중이나 현장에서 즉각적인 Alarm 확인 및 조치)
  • Spurious 검출
    Single Tone Spurious, 대역 내 Spurious, 대역 외 Spurious)

주요 기능

  • Wide Frequency Band: 800MHz, 1800MHz, 2100MHz, 2600MHz

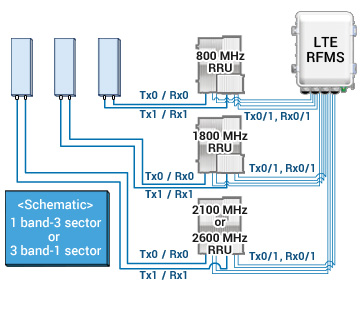

  • Slot / Port: 3 Slot (Sector당 1Slot) / Slot당 4개의 입력(Tx0/Tx1/Rx0/Rx1) Port

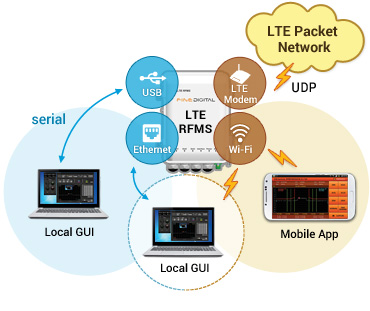

  • Communication Interfaces: LTE Modem, Ethernet, Wi-Fi
  • Operation Functions: Radio monitoring, Interference analysis & alarm
  • Measurements: Total Power, ACLR, SEM(Spectrum Emission Mask), OBW(Occupied Bandwidth), RB(Resource Block) Usage
  • Spectrum Display: Marker Display, Display mode (Min / Max, Average, Accumulate)
  • 전파 환경 측정: RSSI, SINR, Tx Pwr, RSRQ, CQI 등의 값 Display
  • Software Upgrade: Local GUI, 원격 Client 상에서 수행

특징

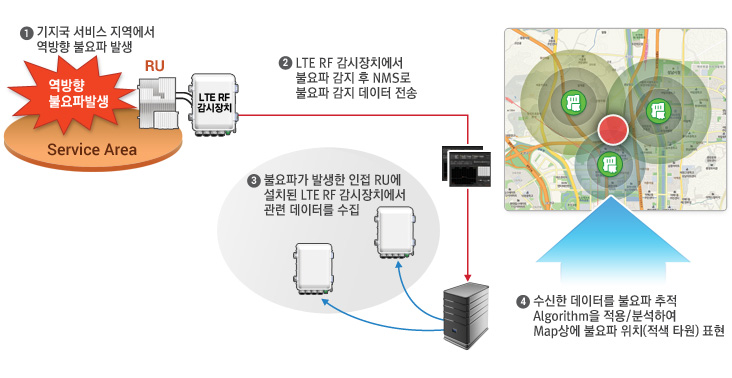

Spurious 검출

특정 LTE RF 감시장치에서 Spurious 발생시 해당 RU의 인접 지역에 설치된 RU의 LTE RF 감시장치에 파형 및 Spurious 관련 데이터를 수집하여 Spurious 추적 Algorithm을 적용/분석하여 Spurious 발생 근원지를 예측

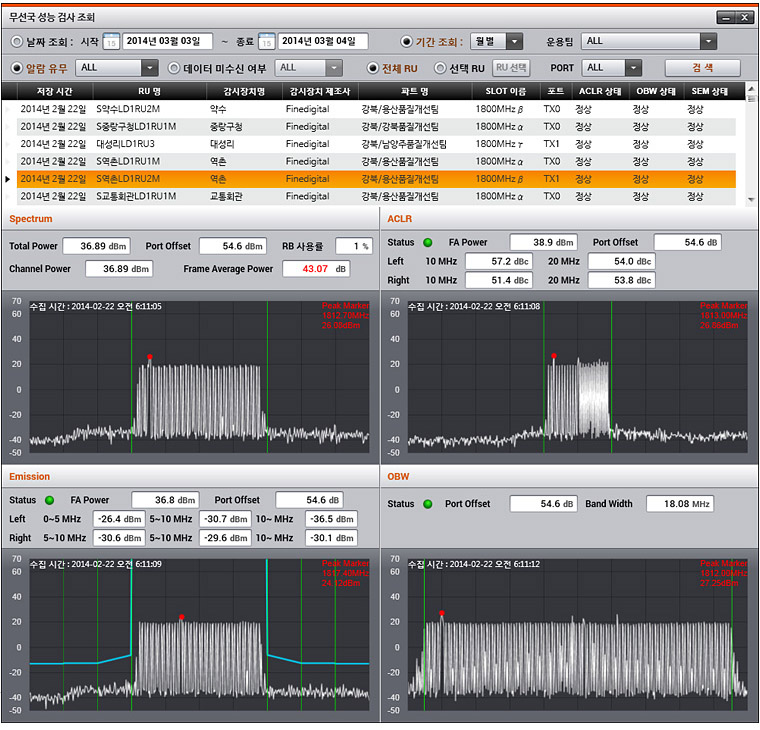

무선국 수검 항목 수집

무선국 수검 데이터( Total Power, Channel Power, ACLR, OBW, SEM )를 운용자의 설정에 따라 주기적으로 자동 측정 → 무선국 검사 검수 자료로 활용 가능


주요 실적

  • 1998 ~ 2003 : SK Telecom에 2G/cdma 2000 1x RF감시장치 개발 납품 (약 8,000대)
  • 2003 ~ 2009 : SK Telecom WCDMA RF 감시장치 개발 납품 (약 5,000대)
  • 2013 ~ : SK Telecom LTE RF 감시장치 개발 납품 (약 1,000대)
